CARTE KTN ( 3)

CARTE  D'ACQUISITION  KTN2  80C535

Le capteur de pression MPX4100A ( absolu ) et le capteur de température AD22100AT à droite.

Le quartz du microcontrôleur de 11,592 MHz et les deux condensateurs de 22 pF. L' AD22100AT et le MAX186 à droite.

L' AD22100AT sur support tulipe. Le MAX186 avec les 5 entrées libres canaux 2 à 6 sur HE10. Un capteur pour essai KTY-10A est branché sur l'entrée de droite.

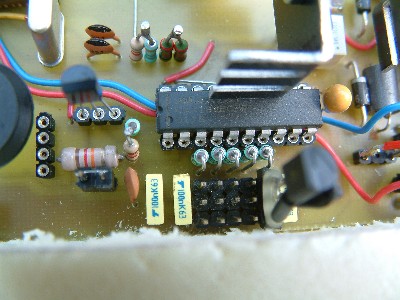

Les transistors  BC517 et les connecteurs HE10 à 3 broches pour les liaisons servomoteurs 1 et 2.

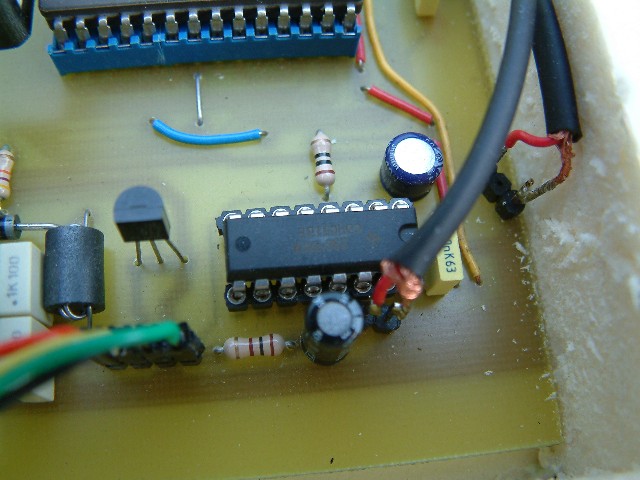

Le HEF4051 ( ou 74HC4051 )  et le transistor BC517 de commande PTT UHF.



voir page suivante,
