BALLON SOUPAPE 11

Ballon Air Chaud Solaire de 4 mètres.

Projet Soupape pour régulation de l'altitude :

8. Fabrication de la soupape type 2 (suite):

le cerclage étant terminé, on le place sur une feuille de plastique de dimensions : 1,5 mètres au carré. L'ensemble une fois terminé sera disposé ultérieurement sur le sommet du ballon. Le cercle de la soupape a un diamètre de 640 mm. On peut estimer le diamètre extérieur de la soupape à 900 mm environ avec la bordure plastique. Celle ci sera soudée sur le ballon dont on aura découpé le sommet suivant le même diamètre. Prévoir une marge pour la soudure :


poser le cerclage au centre.	repérer le tube avec du blanc.

Repérez l'emplacement du tube aluminium sur le plastique avec du blanc correcteur, ainsi que le cerclage. Ensuite découpez au cutter le plastique à l'intérieur du cercle, suivant un diamètre de 560 mm, de façon à laisser une bordure de 50 mm environ, voir photo ci-dessous à gauche. Taillez une languette au niveau du tube.

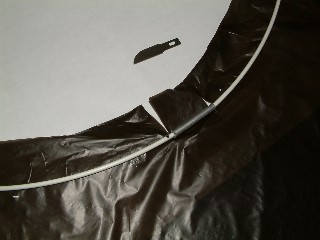

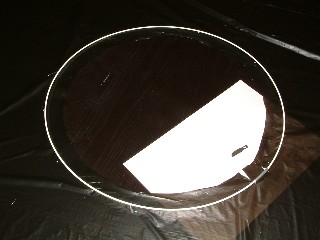

découpe d'un cercle de 560 mm.	languette au niveau du tube ALU.

Après découpage, le plastique est passé entre les cercles de fibre de verre. Une bordure de 40 mm tout le tour est suffisante.

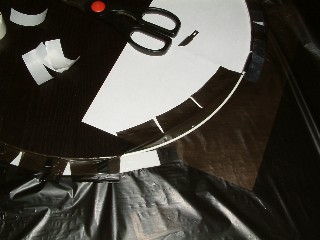

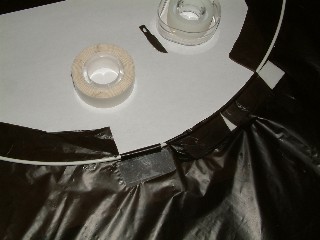

collage du plastique avec adhésif.	languettes taillées dans la bordure.

Le collage peut s'effectuer avec de l'adhésif double face de 1 mm d'épaisseur. On procédera par petites longueurs de façon à tourner autour du cerclage, y compris au niveau du tube ALU. Bien serrer le plastique mais sans le déformer ou faire des plis.

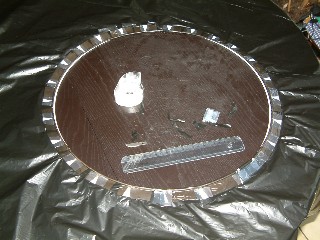

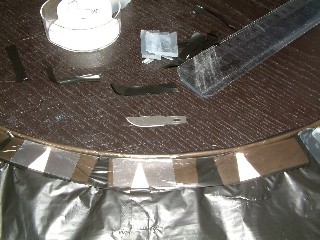

coller un adhésif "magic".	cerclage côté ballon "siège" terminé.

Finir en collant de l'adhésif "magic" sur les portions visibles du ruban adhésif double face, ce qui évitera les problèmes de collages intempestifs. Le siège de la soupape est pratiquement terminé, reste à s'occuper du clapet avec le second cercle de fibre de verre qui se trouvera à l'intérieur du ballon.
