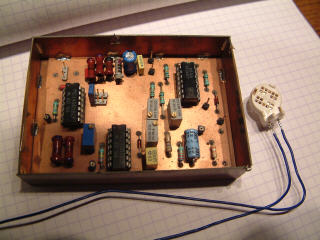

Capteur d'humidité (suite) :

Schéma Philips :

12.Réglages :

L'oscillateur fixe (en haut) se règle avec le potentiomètre de 1MOhm. La fréquence minimale sera de 2 500 Hz et la fréquence maximale sera de 13 158 Hz.

Le réglage sera effectué à la fréquence de 10 000 Hz, la période correspondante est alors de 100 µs.

L'oscillateur variable se règle avec les capacités de 100 pF et de 180 pF en modifiant l'emplacement du "strap". Utiliser des condensateurs céramiques.

Méthode de réglage :

1---enlever le circuit intégré IC2 4001 de son support.(uniquement à la pince).

2---placer le strap (cavalier) sur 100 pF. La fréquence mesurée est de 9 683 Hz avec une période de 103 µs.

3---placer le strap (cavalier) sur 180 pF. La fréquence mesurée est de 5 380 Hz avec une période de 186 µs.

4---replacer le circuit intégré IC2 4001 sur son support.(attention au sens point ou encoche).

5---avec la capacité de 100 pF la tension de sortie sera nulle, ( environ 20 mV ).

6---avec la capacité de 180 pF la tension de sortie sera au maximum de 2,82 V.

remarque : la tension d'alimentation est ici de Vdd = 5 V.

7---réglage du potentiomètre de sortie de 22 k : ajuster la valeur de la tension de sortie à 2,8 V.

Pour Vs nul le taux d'humidité sera compté à 0% et pour Vs au maximum, il sera compté à 100%.
