CAPTEUR METEO 3 |
 |
Capteur d'humidité (suite) :
13. fonctionnement.
La porte 4001, et sa table de vérité :
| a | b | S |
| 0 | 0 | 1 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 0 |
On
peut écrire l'équation de la porte NOR :
Circuit logique : le signal (a) vient de l'oscillateur fixe, le signal (b) vient de l'oscillateur variable, la cellule traite et mélange les deux signaux pour n'en former qu'un seul (S) dirigé vers la sortie du montage.
| a | b | S |
| 0 | 0 | 0 |
| 0 | 1 | 1 |
| 1 | 0 | 0 |
| 1 | 1 | 0 |

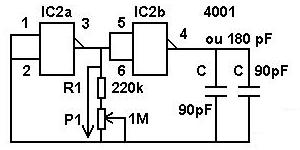

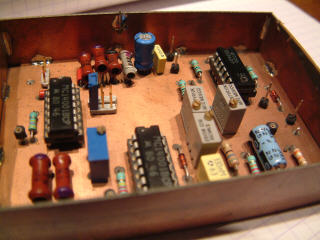

Schéma de l'oscillateur fixe : produire un signal rectangulaire de fréquence fixe.
Schéma de l'oscillateur variable : produire un signal rectangulaire de fréquence variable, le capteur est placé en H, des condensateurs fixes servent aux réglages.
Schéma du circuit logique de sortie : mélanger les signaux fixe et variable. Fournir un signal de sortie d'un niveau correct.
|
 |
Schéma du circuit intégrateur de sortie : fournir un signal de sortie analogique.
14. Visualisation à l'oscilloscope :
réglage de la fréquence fixe à 10 000 Hz, période de 100 µs.
 |
position 100 pF. sortie de l'oscillateur fixe au point TP1, sur les broches 3 et 5 de IC2 : variable a. sortie de l'oscillateur variable au point TP2 sur les broches 3 et 5 de IC1 : variable b. D'après la table de vérité, du circuit de sortie la sortie S sera toujours à zéro : a=0 et b=0 ainsi que a=1 et b=1. La broche 11 de IC1 est au potentiel 0. |
 |
position 180 pF. sortie de l'oscillateur fixe au point TP1, toujours à 10 000 Hz, soit une période de 100 µs, variable : a. sortie de l'oscillateur variable au point TP2 : variable b. |
D'après la table de vérité, la sortie S sera à 0, puis à 1, ensuite à 0.
15. Réglage de la tension de sortie analogique :
à l'aide du potentiomètre P2 de 22 kOhms, le maximum de cette tension sera réglé à 2,82 volts quand la position sera 180 pF (maximum).
équation de la tension de sortie analogique :
pour le taux d'humidité H=0% la tension est Vs=0. pour le taux d'humidité H=100% la tension est Vs=2,82 V. d'où l'équation :
Vs = 2,82 / 100 . H soit Vs = 0,0282 . H
H = 1 / 0,0282 . V = 35,46 . V
|
