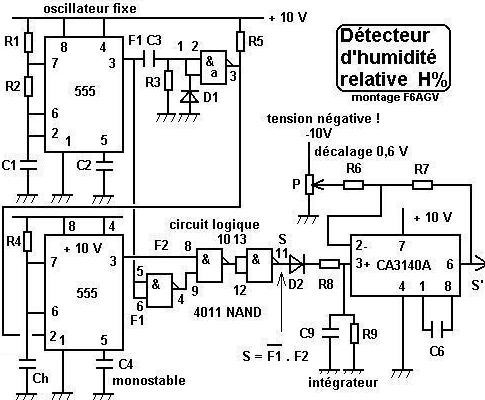

111. Voici un nouveau montage version 2 mis au point suite aux essais par F6AGV (suite) :
Le principe de ce montage est de séparer les étages et de réaliser une fonction par étage. Les réglages deviennent plus simples lors de la mise au point et l'étalonnage.

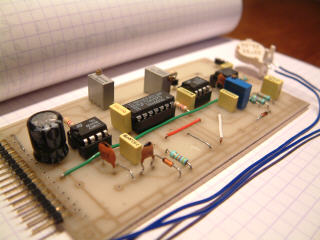

Version 2 pour carte mère.
112. Liste des composants :
| 1 | R1 = R2 = 220 kohms. |
| 2 | R3 = 47 kohms. R4 = 180 kohms. R5 = 27 kohms |
| 3 | R6 = R7 = 10 kohms. R8 = 47 kohms. R9 = 33 kohms. |
| 4 | P = 10 kohms multitours. |
| 5 | C1 = 100 pF céramique. C2 = C4 = 10 nF ( 0,01 uF ). |
| 6 | C3 = 47 pF céramique. C6 = 47 pF. C9 = 470 nF. |
| 7 | D1 = D2 = 1N4148. |
| 8 | 2 x NE 555. 4011. CA3140A. |
| 9 | Ch = capteur humidistance Philips (Valvo) de 110 pF à 150 pF. |
113. Réglages :
ils sont très faciles, sans problème particulier.
Prévoir deux condensateurs fixes de 110 et 150 pF céramique, à la place du condensateur capteur d'humidité : Ch. Régler P pour avoir + 0, 6 volts en sortie pour un taux d'humidité H% de 0%.
| Ch = 110 pF | N = 154 | Us = 2,99 V | H% = 0% |
| Ch = 120 pF | N = 124 | Us = 2,56 V | H% = 43% |
| Ch = 150 pF | N = 50 | Us = 1,38 V | H% = 100% |
N : valeur numérique après étage CAN.
Voir l'étalonnage et les équations définitives.
|
