CAPTEURS PRESSION 3

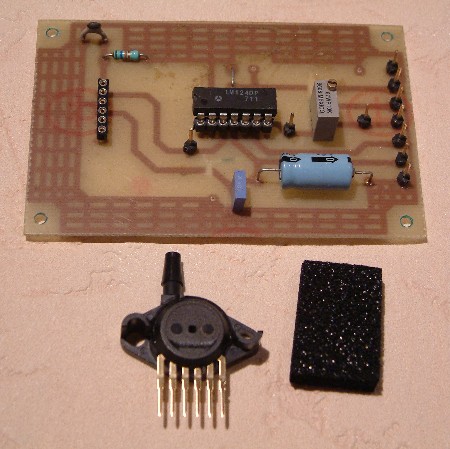

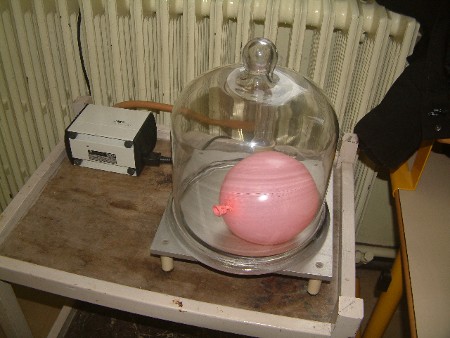

 CAPTEUR DE PRESSION MPX5100AP MOTOROLA :

La tension d'alimentation du capteur est de +5 volts. La valeur maximale admissible est de 6 volts. La gamme de pression est de 0 à 1000 hPa, avec une sensibilité de 40 mV/kPa. Il est très facile de mettre en œuvre ce capteur puisqu'il n'y a pas de réglage à effectuer et aucun montage supplémentaire à prévoir. Cependant nous avons branché un circuit intégré LM324 pour isoler le capteur de l'utilisation externe. C'est un montage suiveur, mono tension sans aucun problème de mise au point. La tension de sortie est réglable par un potentiomètre multitours.

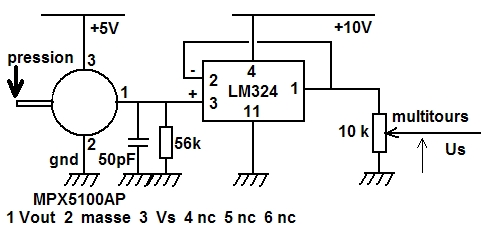

Schéma du montage :

Les broches 4,5 et 6 ne sont pas utilisées.

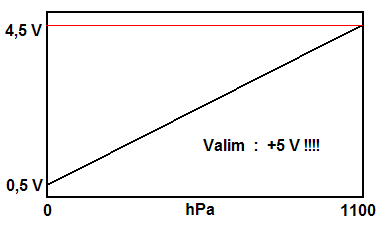

Tension de sortie :

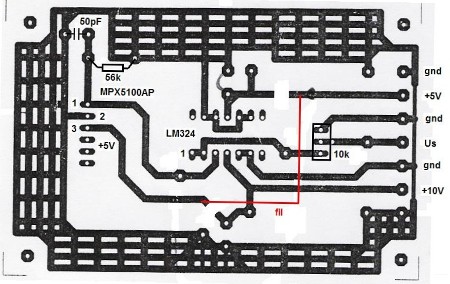

Typon vue côté composants :



Compléments :  tableaux de conversion des unités de pression



  Unité PSI(1) in.H2O(2) in.Hg(3) K Pascal milli Bar cm H2O(4) mm Hg(5)
PSI(1) 1 27,680 2,036 6,8947 68,947 70,308 51,715
in.H2O(2) 3,6127.1O-2 1 7,3554.10-2 0,2491 2,491 2,5400 1,8683
in.Hg(3) 0,4912 13,596 1 3,3864 33,864 34,532 25,400
K Pascal 0,14504 4,0147 0,2953 1 10,000 10,1973 7,5006
milli Bar 0,01450 0,40147 0,02953 0,1 1 1,01973 0,75006
cm H2O(4) 1,4223.10-2 0,3937 2,8958.10-2 0,09806 0,9806 1 0,7355
mm Hg(5) 1,9337.10-2 0,53525 3,9370.10-2 0,13332 1,3332 1,3595 1

(1) : PSI Pounds per Square Inch

(2) : at 39°F     (3) : at 32°F    (4) : at 4°C   (5) : at 0°C



  Unité Pa ou N/m2 kPa bar mbar mmCE atm at torr lb/in2
Pa ou N/m2 1 10-3 10-5 0,01 0,102 0,987.10-5 1,02.10-5 0,75.10-2 1,45.10-4
kPa 1000 1 0,01 10 102 0,987.10-2 1,02.10-2 7,50 0,145
bar 105 100 1 1000 1,02.104 0,987 1,02 750 14,50
mbar 100 0,1 10-3 1 10,2 0,987.10-3 1,02.10-3 0,75 0,0145
mmCE 9,81 9,81.10-3 9,81.10-5 9,81.10-2 1 0,97.10-4 10-4 0,074 1,42.10-3
atm 1,01.105 101 1,01 1010 10332 1 1,033 760 14,70
at 9,81.104 98,1 0,981 981 10000 0,968 1 735 14,22
torr 133 0,133 1,33.10-3 1,33 13,6 1,32.10-2 1,36.10-2 1 0,019
lb/in2 6,89.103 6,89 0,069 689 703 0,068 0,070 51,7 1

 Voir la notice complète :

à suivre,
