CAPTEURS TEMPERATURE 2

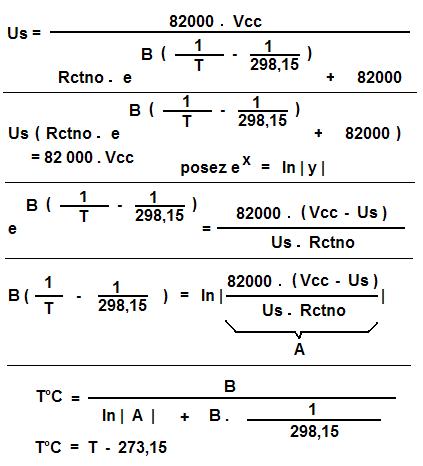

Température autour du capteur en fonction de la tension de sortie :    T =  f  (  Us )

Il faut partir de la relation du pont diviseur, ci contre.

On transforme, pour isoler  l'exponentielle  ex à gauche de l'équation.

On passe par l'équation inverse  :   ex  =  ln | y |

On pose la fraction à droite =  A

Et on arrive à trouver  :   T =  f (  Us  )   en   K

et  par suite :

T°C  =  T  -   273,15

Les valeurs ci contre sont valables en exemple numérique.

Vous devez rentrer vos valeurs dans le tableau Excel :

Vcc,  R,  B,  Rctn0 à 25°C

Attention :  prendre  ln  et non pas log.



Méthode pour trouver la valeur de B par mesure :

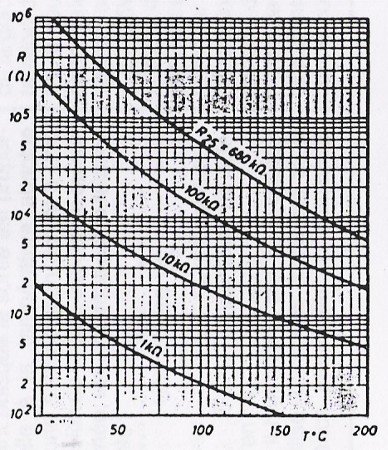

1. tracez une courbe caractéristique  de la CTN  :   Rctn =  f  (  T°C  )

Il faut utiliser un thermomètre étalon ou une sonde de température sur un multimètre. Il faut pouvoir faire varier la température de la CTN, pour relever au moins deux points de la caractéristique. On peut chauffer ou refroidir, la CTN mais ne pas chauffer fortement au delà de la température de 45°C, ce n'est pas nécessaire.  Pour refroidir la CTN, il y a la glace fondante à 0°C, le congélateur à -18°C ou la bombe de froid mais celle-ci est très chère et les variations sont trop instables ou imprécises.

Relever les valeurs de la température avec la sonde ou le thermomètre en °C et les valeurs de la résistance CTN avec un ohmmètre numérique.

Mettre les valeurs dans un tableau au fur et à mesure des relevés :

températures en °C résistance de la CTN en ohms





 Résultats :

cliquez pour agrandir

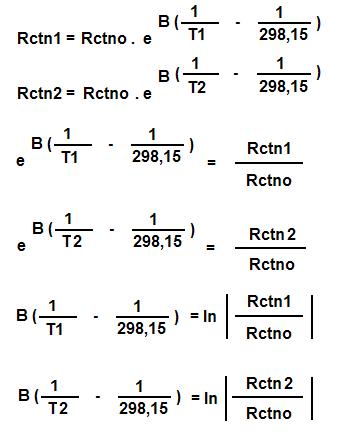

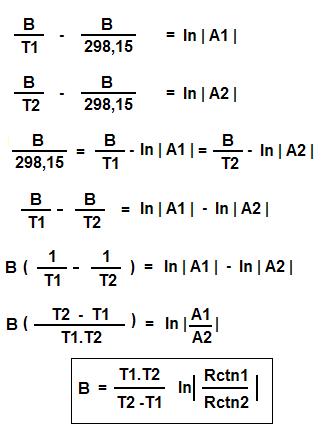

2. Détermination du coefficient B  :

Il faut choisir 2  points dans les relevés précédents :

point 1 :   T1°C =...... Rctn1 en ohms =.......
point 2 :  T2°C =...... Rctn2 en ohms =.......



Exemple :

point 1  à  zéro degrés  ( glace fondante :  0°C )

point 2 à température ambiante  (  +20°C )

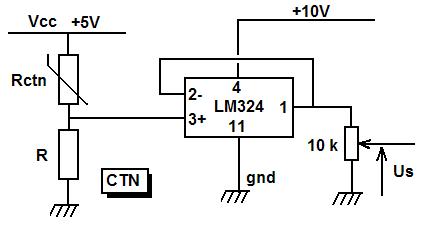

Schéma du montage sur circuit imprimé :

Typon vue côté composants :

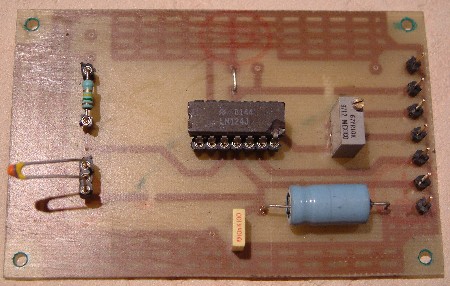

Circuit imprimé époxy épaisseur 0,8 mm ( plus léger ) :



En haut à gauche :  La résistance R de 150 kohms.

En bas à gauche :  La CTN sur son support tulipe, il est possible de la souder sur deux fils pour éloigner la CTN ( mesure de température externe ).

Au centre, un circuit intégré LM124 ( idem LM324 ) en suiveur de tension.

A droite :  Le potentiomètre de 10kohms pour un réglage de la tension de sortie.

A droite : Les bornes picots d'alimentation et les condensateurs de découplage.





à suivre,
