CAPTEURS TEMPERATURE 3

CAPTEUR DE TEMPERATURE KTY10-A :

Le capteur de température KTY10-A est nettement meilleur au point de vue de la linéarité. C'est un capteur à jonction composé d'un cristal de silicium dopé N en technologie PLANAR. Son coefficient de température est positif :  CTP. La caractéristique est légèrement courbée mais elle peut être facilement linéarisée par un montage extérieur simple : une simple résistance en parallèle. La plage de température possible est de -50°C  à  +150°C.

Caractéristiques données par le constructeur:

téléchargez le document constructeur KTY10-A  (  KTY10-6 )  :

type KTY10-A KTY10-B KTY10-C KTY10-D
tolérance +-1% +-2% +-5% +-10%
résistance  1980 1960 1900 1800
à 1mA et 25°C 2020 2040 2100 2200

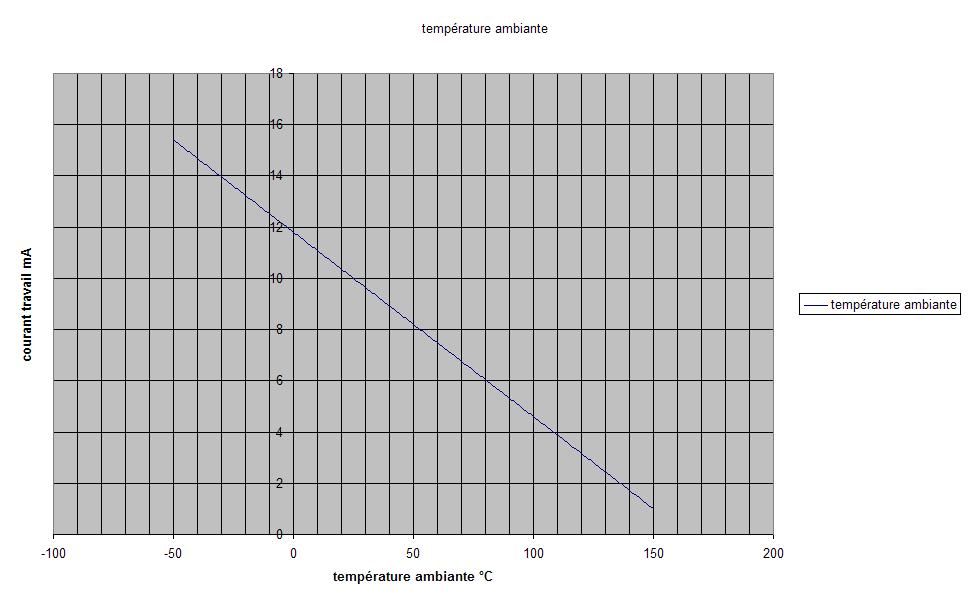

Courant de travail admissible dans l'air en fonction de la température :

cliquez pour agrandir

L'équation du courant de travail est I = -0,072 . T + 11,8    par  exemple :   pour +50°C de température ambiante, le courant de travail serait de 8,2 mA.

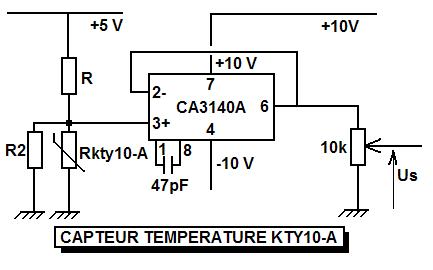

Schéma du montage :

Le circuit intégré est un amplificateur "suiveur", il permet un isolement du pont diviseur avec la très forte impédance d'entrée sur la broche 3 de l'ordre de 1,5 1012 ohms. Le pont diviseur est constitué d'une résistance R de 1000 à 4400 ohms et de la résistance Rkty de la sonde de température. Nous avons placé une résistance R2 en parallèle sur Rkty dans le but de linéariser la tension de sortie Us. On pourra faire des essais avec ou sans R2.

L'alimentation du pont diviseur est fait en +5 V, et le circuit intégré est lui alimenté en +10V et -10V. Ces tensions sont fournies par des régulateurs de tension.

Liste des composants :

désignation valeur
R   1000 ohms  voir choix dans la feuille Excel
R2 1000 ohms  voir choix dans la feuille Excel
RKTY KTY10-6
C 47 pF céramique à brancher obligatoirement entre 1 et 8
Circuit intégré suiveur  CA3140A  et support 8 broches
Pot  10 kohms MULTITOURS

Mesures :  il faut utiliser un thermomètre précis et attendre la stabilisation de la température.



températures en °C  résistance de la sonde KTY10-A à l'ohmmètre.
-80 mesure non faite 750
-24 1292    congélateur
7 1680    extérieur
15 1812    chambre non chauffée
25 1990    séjour au soleil
40 2340    four au ralenti

Caractéristiques  Rkty =  f ( temp )    ohm  et °C   :

cliquez pour agrandir

Cette courbe a été obtenue à partir des mesures réelles, sauf le point à -80°C qui est extrapolé. Il pourrait être obtenu en utilisant une bombe de froid mais le prix de ce genre de produit est assez important. Ce n'est pas nécessaire de faire un achat d'une bombe de froid pour faire une seule mesure.

Recherche de l'équation de la courbe ci-dessus :   Rkty =  f  (  temp )

Utilisation du logiciel traceur de courbe :  WINPLOT. Cet excellent logiciel est facile d'utilisation et semble convenir parfaitement pour ce genre de travail.

Cliquez sur l'icône de WINPLOT --->  une fenêtre apparaît --->  cliquez sur 2d.

1ére étape :  Affichage --->  Vue  --->  Coin du Cadre

entrez les valeurs limites du graphique --->  voir le tableau --->  appliquez ---> les échelles sont modifiées.



gauche -80
droit 50
bas  0
haut 2500

2éme étape :  Affichage Grille pour graduer les axes.

3éme étape :  Entrez les points de mesures  --->  Equa --->  Point  --->  (x,y)    --->  le faire 6 fois car  6  points à rentrer

Les points apparaissent sur le graphique au fur et à mesure. Ils sont colorés. Un tableau inventaire montre les valeurs des points rentrés.

4éme étape :  Equa --->  polynômes.

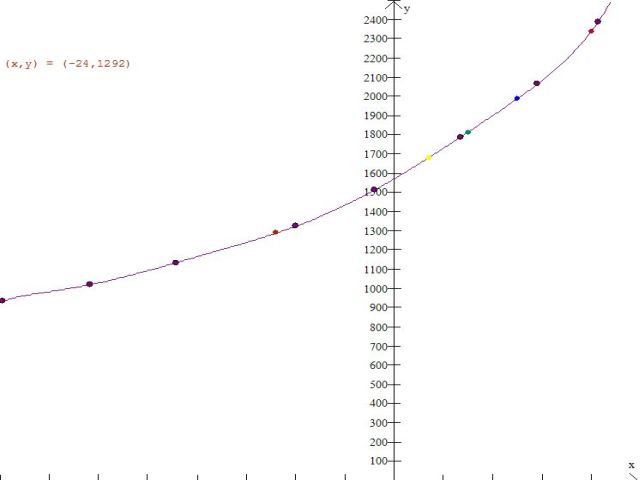

Une courbe apparaît  sur le graphe, glisser cette courbe sur les points de couleur avec un déplacement des points repères. Faire coïncider les points le mieux possible, et si il manque des points repères alors ajoutez des points LAGRANGE en cliquant droit avec la souris sur la courbe. Ajuster la courbe au mieux, il y a le même nombre de points.

cliquez pour agrandir

5éme étape : Recherche de l'équation de la courbe, cette étape ne peut se faire que si le tracé est cohérent, sinon rectifiez.

Faire Edition ---> Voir équation --->  Une fenêtre donne les coefficients du polynôme :

Rkty =  (A . x^8) +  (B . x^7) + (C . x^6) + (D . x^5) + (E . x^4) + (F . x^3) + (G . x^2) + (H . x) + ( I )    avec  x  =  temp  et   x^  puissance



x^0 : 1568.6810214357076850
x^1 : 15.0586158656491210
x^2 : 0.1175634742681739
x^3 : -0.0022699780671719
x^4 : -0.0000395993088999
x^5 : 0.0000011881937590
x^6 : 0.0000000245420872
x^7 : 0.0000000000407328
x^8 : -0.0000000000008306

Feuille de calculs Excel  :   Il est utile de voir l'allure des courbes de la tension de sortie du montage  :

Us =  f (  temp )  en  volt.

1--- entrez les coefficients du polynôme du tableau ci-dessus  (  x^8  pour la colonne A et ainsi de suite ... )  dans les cases bleues.

2--- entrez les valeurs des résistances R, R2 et de la tension d'alimentation du pont diviseur Vcc  :   ex  +5 V

3--- le tableau donne les valeurs de Us sans ou avec R2 ( résistance de linéarisation ).

cliquez pour agrandir

courbe de la tension de sortie  Us = f  ( temp )  sans la résistance R2.

cliquez pour agrandir

courbe de la tension de sortie Us2 = f ( temp ) avec la résistance de linéarisation R2 et la tendance en noir. Effectivement nous obtenons presque une droite sur toute la gamme d'utilisation. Au besoin, essayez d'autres valeurs pour R et R2. Les valeurs retenues sont R = R2 = 1000 ohms.

cliquez pour agrandir

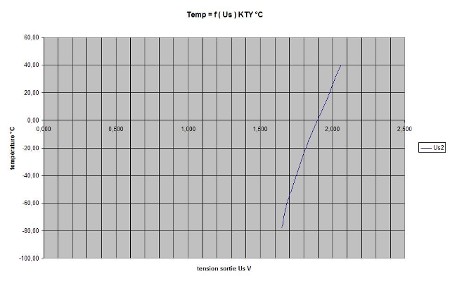

courbe de la température = f ( tension de sortie Us2 ).

cliquez pour agrandir

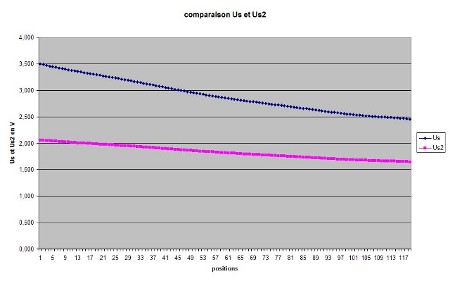

d'après la comparaison, il y a bien linéarisation avec la courbe Us2 ( en rose ) par rapport à la courbe Us ( en bleu ) mais l'écart de tension n'est que de 0,5 volt environ.

téléchargez la feuille Excel  Rktyequation1.xls  :

téléchargez la feuille Excel  CouranttravailKTY10.xls  :

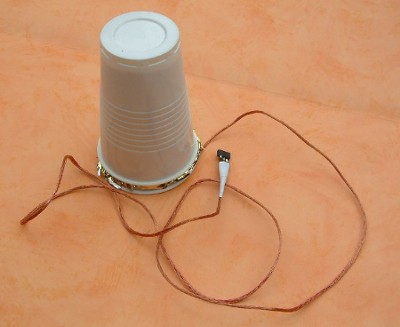

quelques essais de conception de capteurs de température :  gobelet ou ailette, ils ne sont pas toujours efficaces surtout le gobelet.

à suivre,
