CAPTEURS TEMPERATURE 4 |
 |
Température autour du capteur en fonction de la tension de sortie : T = f ( Us )

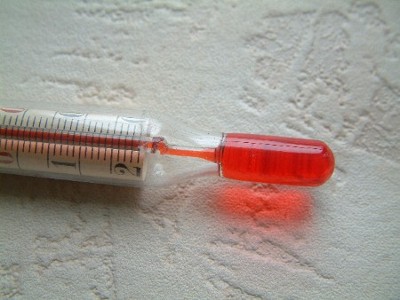

Thermomètre à alcool.
 |

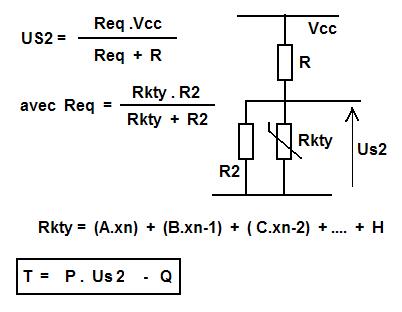

Il
faut partir de l'équation du pont diviseur. Comme il y a une
résistance aux bornes de la sonde Rkty, il faut exprimer la
résistance équivalente Req.
L'équation du capteur Rkty est issue des mesures effectuées avec la sonde réelle. La feuille Excel

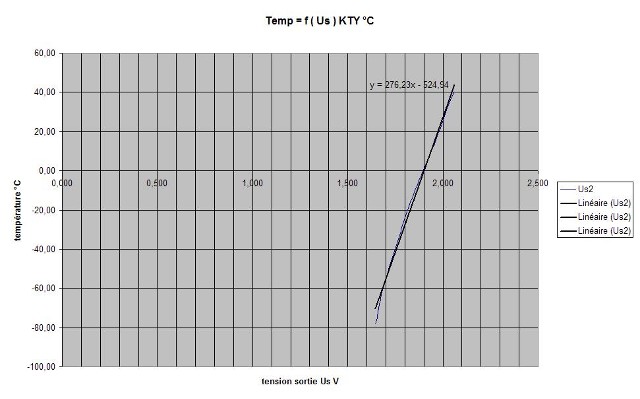

Rktyequation1 à charger : Entrez les coefficients du polynôme : A, B, C, ...... H, I Pour la gamme de température choisie : -80 à 40 °C Tracez la courbe de la température en fonction de la tension de sortie : TempUS2KTYD.jpg |
cliquez
pour agrandir
En haut de la feuille, dans la rubrique : faire graphique --> ajouter une courbe de tendance --> type linéaire --> onglet Option --> afficher l'équation de la droite sur le graphique ---> valider avec OK. Cela donne le graphe ci-dessus.
L'équation de la droite de tendance est : T = 276,23 . US2 - 524,94 dans l'exemple suivi.
Comparaison avec la courbe issue des mesures :
| tension sortie Us2 avec R2 en // | température issue équation | température mesurée |
| 2,054 | 42,4 | 39 |
| 1,979 | 21,7 | 20 |
| 1,891 | -2,6 | -1 |
| 1,818 | -22,75 | -19 |
| 1,749 | -41,8 | -40 |
| 1,680 | -60,9 | -62 |
| 1,646 | -70,3 | -78 |
Conclusion : il y a quand même une marge d'erreur à cause de la non linéarité de ce capteur malgré la résistance en parallèle. Nous ferons des essais avec d'autres capteurs de température : par exemple le AD22100AT ou le LM335Z.
téléchargez
le document LM335Z.PDF :
à suivre,
|
