CAPTEURS TEMPERATURE 5

CAPTEUR DE TEMPERATURE AD22100AT  :   exemple de réalisation sur carte d'acquisition.

type DIL

schéma de principe :

téléchargez la notice AD22100AT.PDF  :       230 ko.

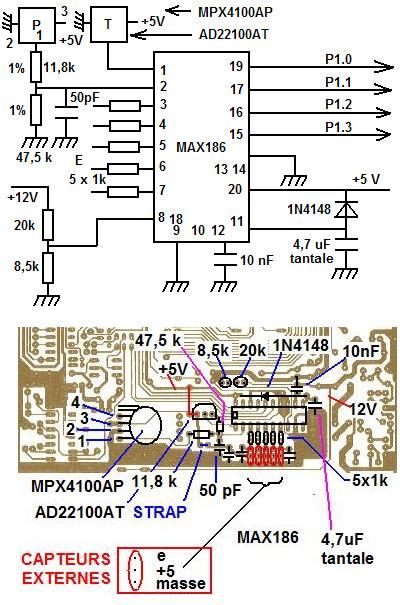

Le capteur est branché sur un convertisseur CAN MAX186 entrée patte 1 ( voir ci-contre ).  8 entrées possibles sur ce convertisseur dont 5 libres.  La tension de sortie de ce capteur est proportionnelle à la température. La linéarité est à +- 1%. La gamme de température est :  -50°C à  150°C Particularité :  pas de réglage, pas de circuit de linéarisation.

Tensions aux extrémités :   à  Vcc = + 5 V

pour une température de -50°C  :   0,25 V

pour une température de 150°C :   4,75 V

Tension de sortie  Vout :        Vout  =    ( Vcc / 5  )  .  (  1,375  +   0,0225  .   Temp  )

par exemple :  pour  25°C   Vout =   ( 5 / 5 ) . (  1,375  +  0,0225  . 25  )  =   1,9375  V

par exemple : pour  150°C  Vout =   (  5 / 5 ) . (  1,375  +  0,0225 .  150 )  =  4,75  V

Température autour du capteur en fonction de la tension de sortie :   à  partir de la relation ci-dessus, on tire

Temp  =    Us  /  0,0225     -     1,375  /  0,0225

Temp =    44,4444 .  Us   -    61,1111     en  °C

cliquez pour agrandir

par exemple :   Us  =  4,75 V      Temp  =   44,4444 .  4,75   -    61,1111  =   150 ° C

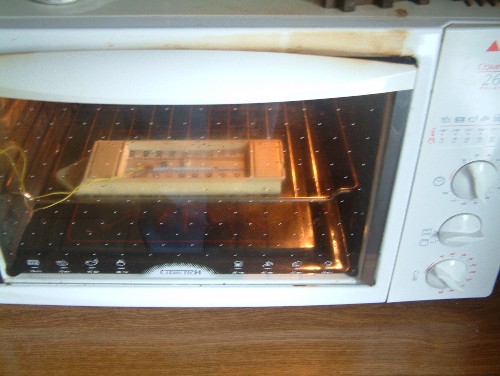

capteur au four à 40 °C maximum !

à suivre,
