CARTE KTN ( 6)

CARTE D'ACQUISITION KTN2 80C535

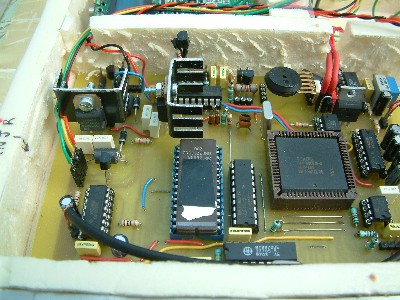

La vue générale de la carte KTN2.

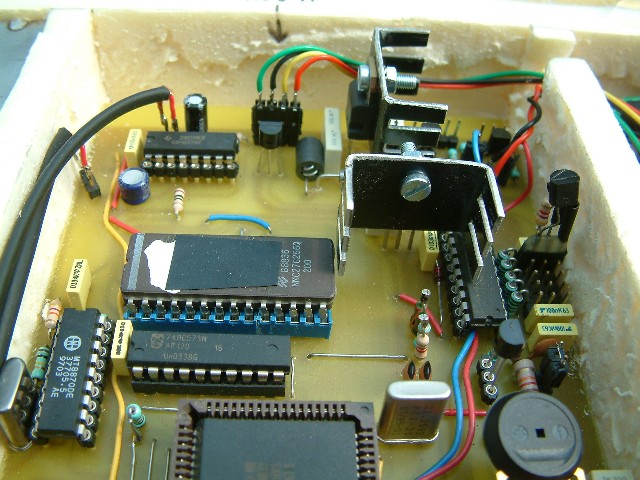

Vue de la partie droite.

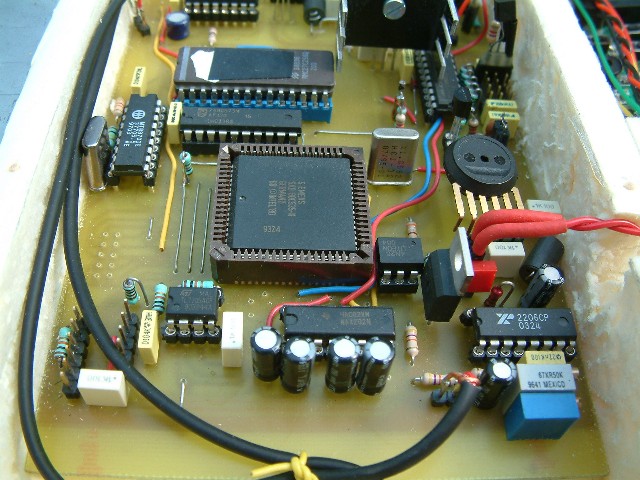

Vue de la partie gauche.

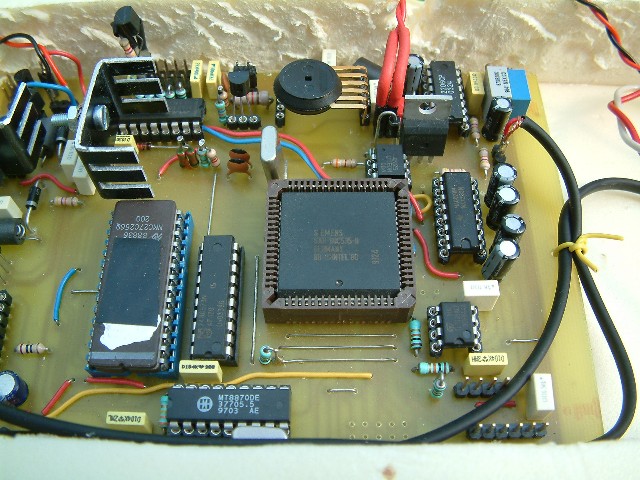

Vue de dessus.

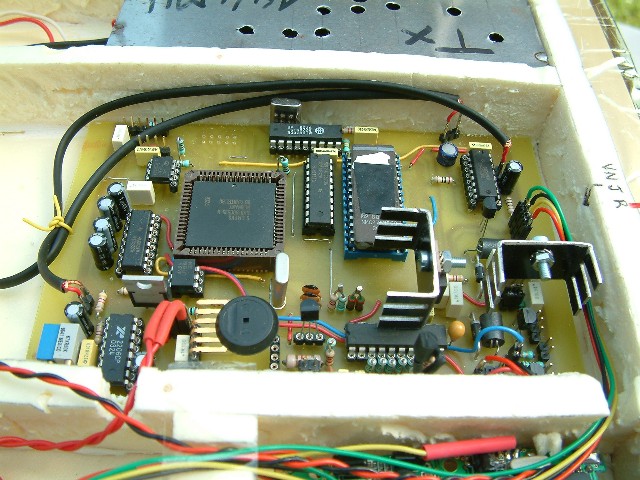

Vue du dessus.

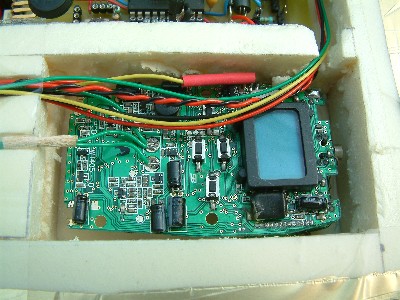

Le transceiver UHF bande LPD, le réglage du volume ne doit pas être trop poussé, sinon distorsion dans la restitution sonore et mauvais décodage DTMF.

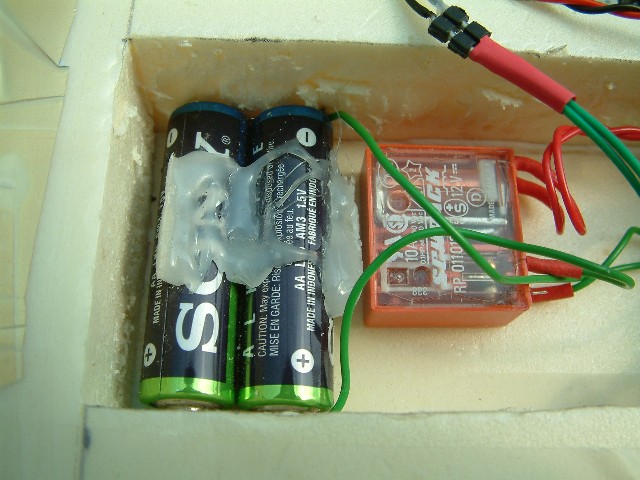

Le relais et la batterie de 3 volts pour actionner le coupe-fil ( option ). La valeur retenue après essais est de 7 volts, le courant est alors de 10 A. La puissance dissipée dans la résistance du coupe fil est de 70 watts pendant 20 secondes.

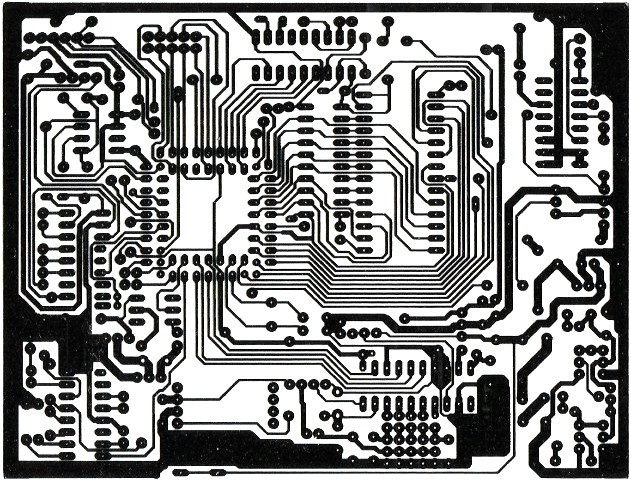

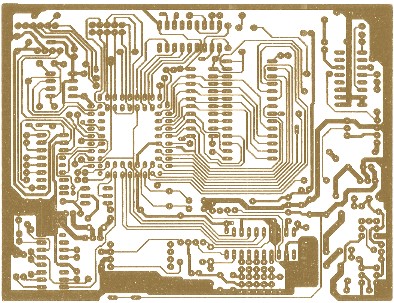

Le typon vue côté composants de la carte KTN2.

Le typon en clair pour dessin des composants.

voir page suivante,
