CARTE KTN ( 7) |
CARTE D'ACQUISITION KTN2 80C535
Description en vue de l'aide au montage des composants sur la platine.
 |

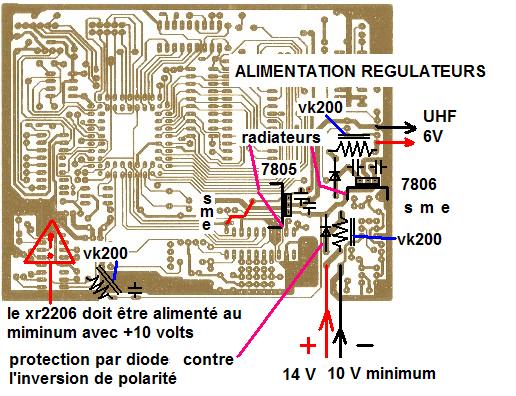

alimentations +5 V et +6 V. ( 6 v pour le RX UHF ) |
 |

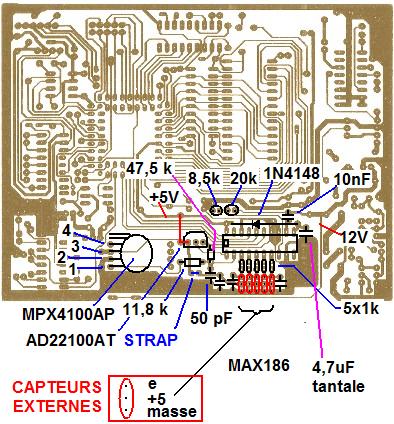

capteurs |
 |

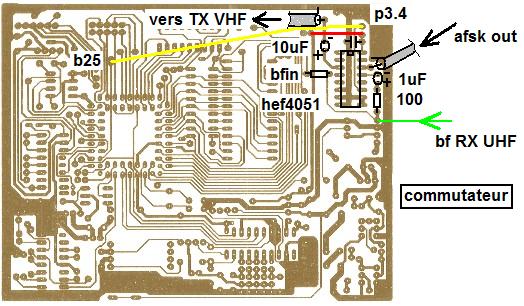

commutateur |
 |

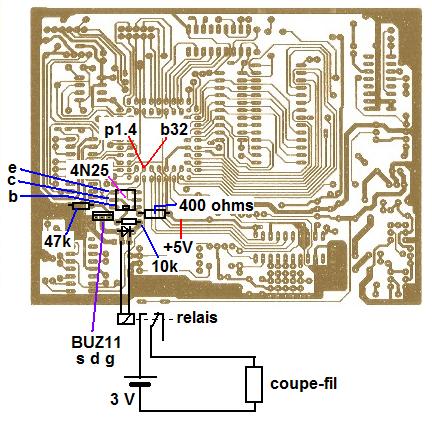

transistor
BUZ11 coupe-fil |
 |

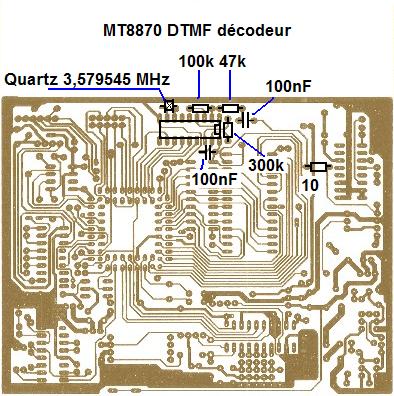

décodage
DTMF |
 |

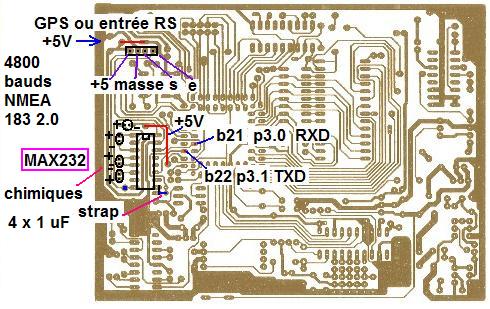

MAX232
et GPS |
 |

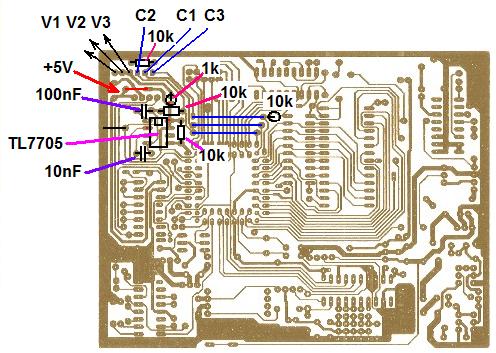

reset et
extensions. |
 |

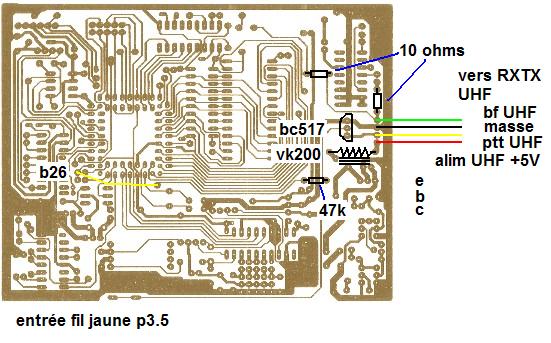

transceiver
UHF |
 |

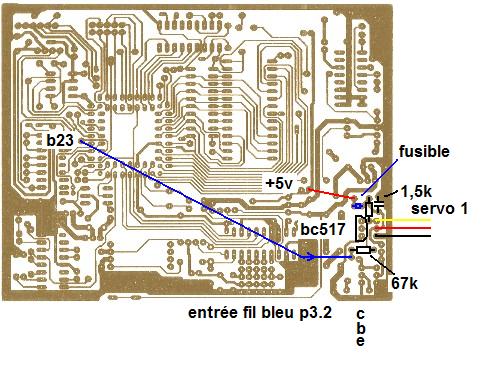

servo 1 |
 |

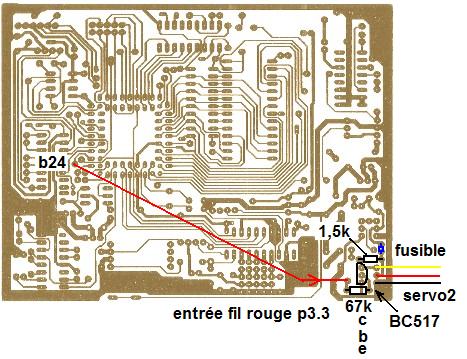

servo 2 |
 |

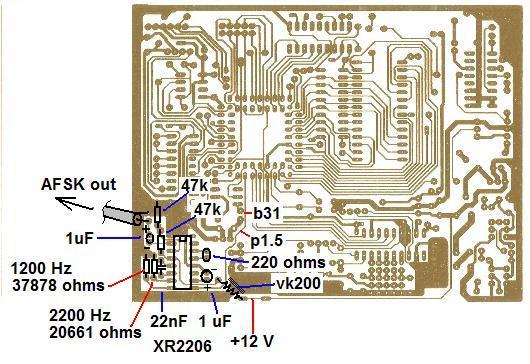

générateur
XR2206 afsk |
 |

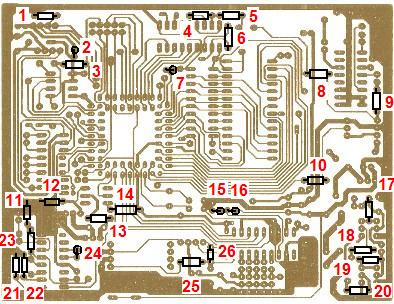

résistances |
 |

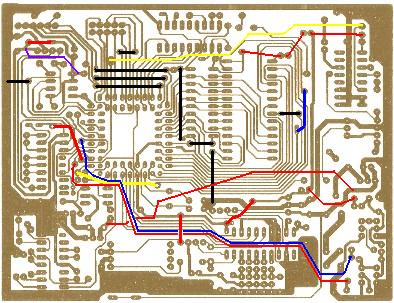

straps en fils
de couleur. |
|
