CARTE KTN SCHEMA (8) |
 |
Carte KTN2 Schéma

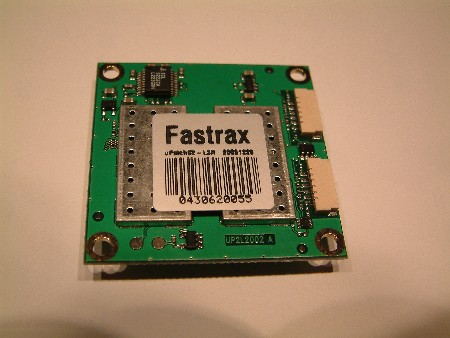

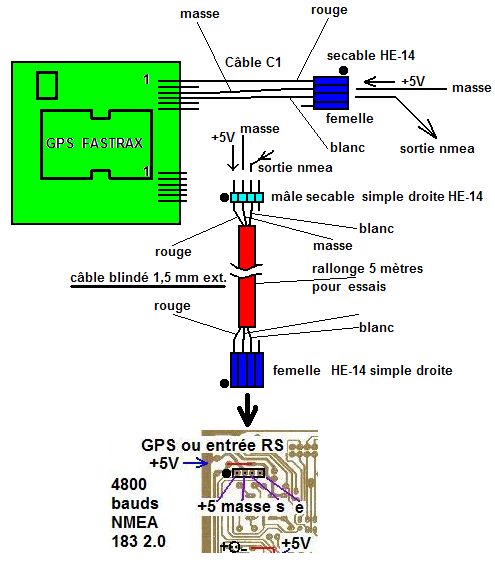

Schéma du circuit GPS FASTRAX :
R.JPG) |
R.JPG) |
R.JPG)

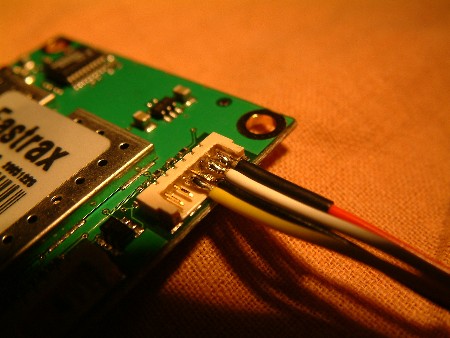

Le connecteur femelle étant introuvable, la solution était de souder les fils directement sur le connecteur. Attention : il faut prendre des précautions, sinon on risquerait de détruire le GPS. Souder avec un fer de faible puissance, non branché sur le secteur 220V. Isoler les soudures entre elles. Vérifier le brochage.

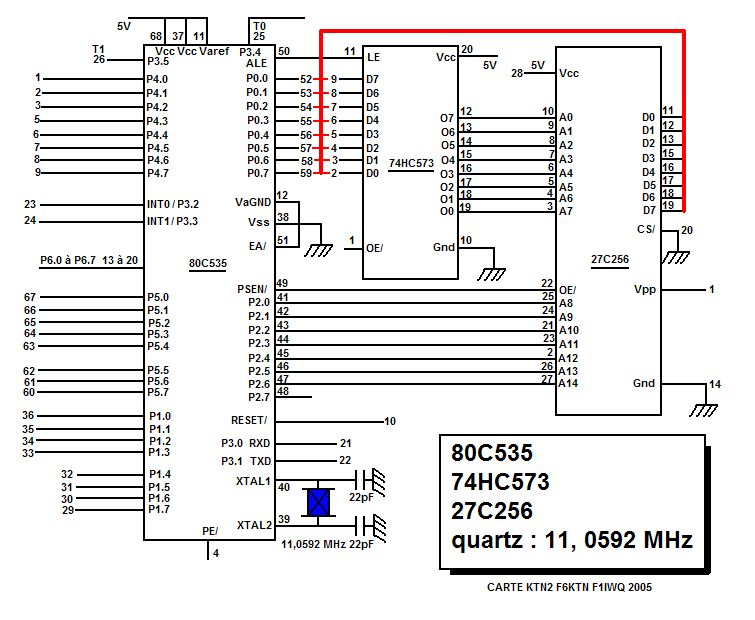

schéma des circuits MICROPROCESSEUR 80C535, 74HC573 et 27C256 :
à suivre,
|
