Carte KTN2 Schéma
Nomenclature des composants :
| désignation | référence | ex | fournisseur 1 | fournisseur 2 | fournisseur 3 | fournisseur 4 | dispo |
| eprom | 27C256 | 1 | |||||
| régulateur tension | 7805CV | 1 | |||||
| régulateur tension | 7806CV | 1 | |||||
| diode | 1N4001 | 10 | |||||
| circuit | 74HC573 | 1 | |||||
| circuit | TL7705ACP | 1 | |||||
| circuit micro | 80C535 | 1 | |||||
| circuit | XR2206 | 1 | |||||
| quartz | 11,0592MHz hc49u | 1 | |||||
| circuit | MAX186BCP | 1 | |||||
| circuit | MAX232CPE | 1 | |||||
| capteur température | AD22100AT | 1 | |||||
| capteur pression | MPX4100AP | 1 | |||||
| circuit | 74HC4051 ou 4051 | 1 | |||||
| diode | 1N4148 | 10 | |||||
| décodeur DTMF | MT8870 | 1 | |||||
| quartz | 3,579545MHz hc49u | 1 | |||||
| opto coupleur | 4N25 | 1 | |||||
| transistor | BUZ11 | 1 | |||||
| transistor | BC517 | 3 | |||||
| condensateur | 100 nF | 7 | marqué 104 | ||||
| condensateur | |||||||
| condensateur | 10 nF | 2 | |||||
| condensateur | 22 nF | 1 | |||||
| condensateur | 10 uF | 1 | |||||
| condensateur | 4,7 uF tantale | 1 | |||||
| condensateur | 1 uF | 7 | |||||
| condensateur | 22 pF | 2 | |||||
| condensateur | 50 pF | 1 | |||||
| résistance métal | 47 k | 5 | |||||
| résistance | |||||||
| résistance | 100 k | 1 | |||||
| résistance | 1 k | 6 | |||||
| résistance | 220 | 1 | |||||
| résistance | 4,7 k | 1 | |||||
| résistance | 33 k assemblage | 1 | |||||
| résistance | 3,57 k assemblage | 1 | |||||
| résistance 1% | 47,5 k | 1 | |||||
| résistance 1% | 11,8 k | 1 | |||||
| support EPROM | 28 broches | 1 | |||||
| support PLCC 68br | 68 broches | 1 | |||||
| support MAX232 | 2x8 tulipe | 1 | |||||
| support MAX186 | 2x10 tulipe | 1 | |||||
| support MPX4100AP | 4 tulipe | 1 | modèle rond 6 br | ||||
| support 74HC573 | 20 broches | 1 | |||||
| support 74HC4051 | 2x8 tulipe | 1 | |||||
| support MT8870 | 18 broches | 1 | |||||
| support XR2206 | 16 broches | 1 | |||||
| support TL7705 | 2x4 tulipe | 1 | |||||
| support 4N25 | 6 broches | 1 | |||||
| plaque epoxy 1,6mm | simple face 100x160 | 1 | |||||
| résistance ou pot | 37,878 k assembl. | 1 | multitour | ||||
| résistance ou pot | 20,661 k assembl. | 1 | multitour | ||||
| résistance métal | 20 k | 1 | |||||
| résistance | 8,5 k | 1 | |||||
| résistance | 10k | 5 | |||||
| résistance | 400 | 1 | |||||
| résistance | 1,5 k | 2 | |||||
| résistance | 67 k | 2 | |||||
| résistance | 300 k | 1 | |||||
| résistance | 100 | 1 | |||||
| radiateur régulateur | 2 | ||||||
| visserie radiateur | 2 | ||||||
| picots mâle HE14 | 50 broches | 1 | secable | ||||
| picots femelle HE14 | 50 broches | 1 | secable * | ||||
| fils blindés | 2 conducteurs + gnd | ||||||
| fils câblage souple | couleurs diverses | rouge, jaune, vert | noir, bleu | ||||
| soudure | |||||||
| self choc | VK200 | 3 | |||||
* attention aux barrettes sécables femelles qui sont parfois peu sécables et trop fragiles !

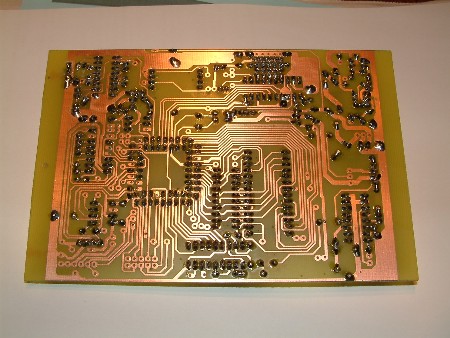

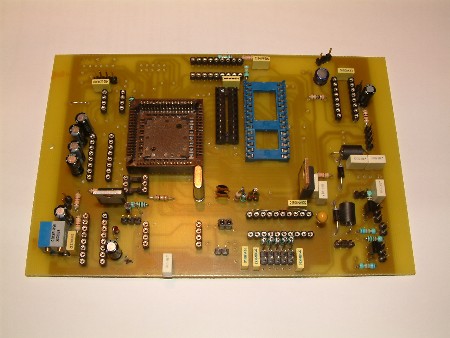

R.JPG) |

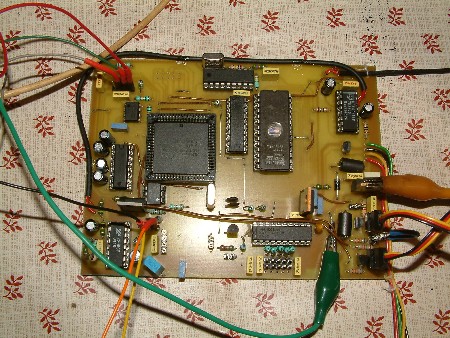

R.JPG) |

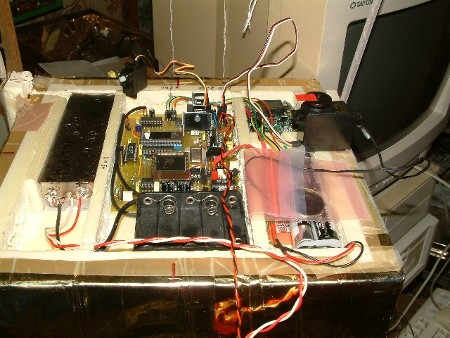

R.JPG)
|
|
à suivre,
|
