Réalisation d'un Ballon Air Chaud de 4 mètres.
Doc A.

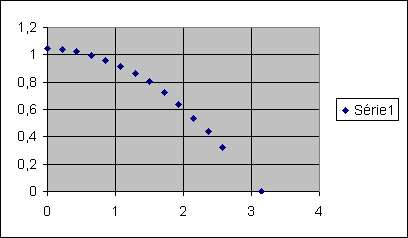

Gabarit
pour 1/4 de pétale : dimensions en mètres.
La circonférence est
c = Pi . d = 3,1416 . 4 = 12,566 m.
La longueur du pétale est L = c / 2 = 6,2832 m Xm =
3,1416 m.
La largeur du pétale est l = c / 6 = 2,094 m Ym = 1,047 m.
| X |
Y |
|
0 |
1,047 |
|
0,2148 |
1,0418 |
|
0,4296 |
1,026 |
|
0,6444 |
0,993 |
|
0,8592 |
0,955 |
|
1,074 |
0,912 |
|
1,288 |
0,864 |
|
1,5028 |
0,806 |
|
1,7176 |
0,725 |
|
1,9324 |
0,639 |
|
2,1472 |
0,537 |
|
2,362 |
0,44 |
|
2,5768 |
0,322 |
|
3,1416 |
0 |
il faut ajouter 0,01 m ou 1 cm en Y pour la soudure.
Réalisation
d'un gabarit : cliquez ici
|
