Ballon Air Chaud Solaire de 4 mètres.
Projet Soupape pour régulation de l'altitude :
8. Fabrication de la soupape type 2:
|
cette soupape a pour principe un simple volet, un siège sur le ballon et un volet mobile tiré par une ficelle. On pourrait même utiliser une soupape à double volet mais elle demanderait une force supérieure pour l'ouverture. |
 |
K.JPG) |

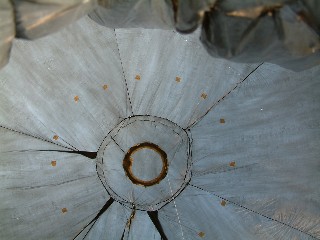

| soupape simple volet tiré par ficelle. | soupape ouverte en construction. |
Remarque : sur la photo de gauche, on distingue les réparations apportées au ballon après les essais de la soupape de type 1, traces du système parachute. Ne pas en tenir compte pour la réalisation de la soupape de type 2.
Le matériel nécessaire pour réaliser la soupape :
baguettes en fibre de verre, blanches de diamètre 3 mm et de longueur 2 mètres. (magasin cerfs-volants).
--- 1 tube d'aluminium diamètre extérieur 8 mm et intérieur 6 mm. (magasin bricolage).

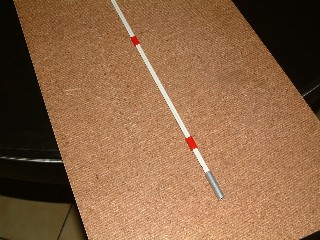

Découpez une longueur de tube de 80 mm, enlevez les bavures après la coupe, posez les deux baguettes de fibre côte à côte sur une table, assemblez provisoirement les deux baguettes avec un adhésif.
Solidifiez les extrémités des baguettes avec de la colle ou un adhésif pour éviter les fissures de la fibre de verre, placez un bout ainsi constitué dans le tube d'aluminium à la moitié sur 40 mm.
 |
K.JPG) |

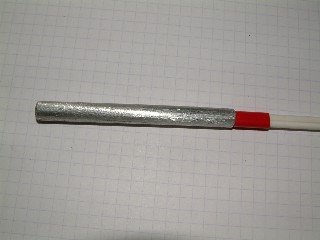

| tube d'aluminium et baguettes fibre. |

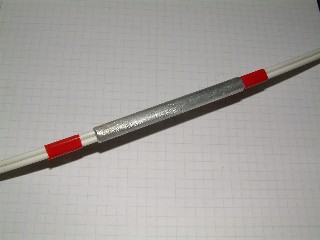

Placez l'autre bout des baguettes dans le tube, de façon à former un double cercle parfait.
 |
 |
| les baguettes dans le tube aluminium. | écrasement du tube au centre. |

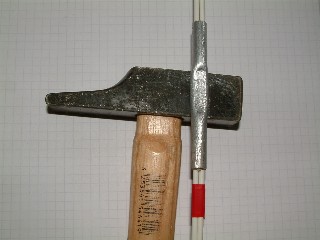

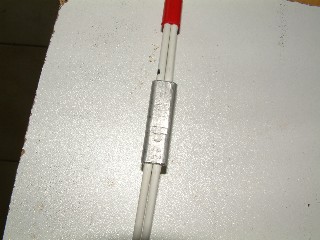

Ecrasement du tube au centre sur environ 1/3 de la longueur, à l'aide de 2 marteaux. Ne pas trop écraser les baguettes, juste suffisamment pour qu'elles ne se détachent pas du tube en tirant fortement dessus.
K.JPG) |
 |

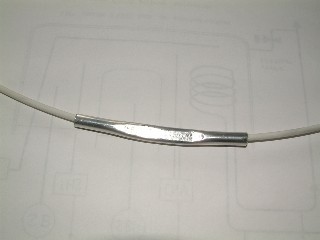

| Mauvaise solution à éviter. | Cintrage du tube suivant le cercle. |
Sur la vue de gauche, on a utilisé un tube trop court et l'écrasement sur toute la longueur va affaiblir les baguettes qui vont se rompre à la première utilisation. Donc il faut proscrire cette solution.
Le cintrage du tube est nécessaire pour retrouver une forme circulaire la plus parfaite possible. Placez des morceaux de bois d'allumettes entre les baguettes et l'ouverture du tube du côté intérieur vers le centre, afin de ne pas blesser les fibres de verre.
Remarque importante : manipulez les baguettes de fibre de verre avec précaution car des fibres peuvent pénétrer dans la peau et provoquer des inconvénients légers.
|
