BALLON SOUPAPE 13

Ballon Air Chaud Solaire de 4 mètres.

Projet Soupape pour régulation de l'altitude :

8. Fabrication de la soupape type 2 (suite):

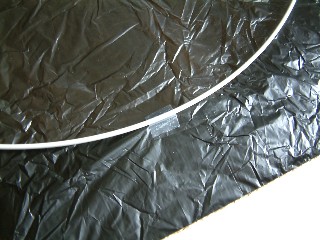

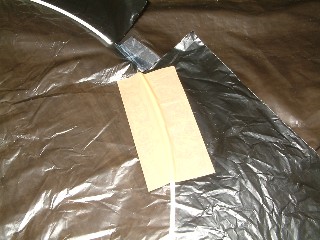

fixer le cerclage sur le plastique.	coller avec du ruban "marron".

Immobilisez le cerclage fibre de verre sur le plastique avec quelques adhésifs. Commencez le collage tout autour du cercle avec des morceaux d'adhésifs "marrons" de 50 mm de largeur. Bien centrer les morceaux de part et d'autre du cerclage.

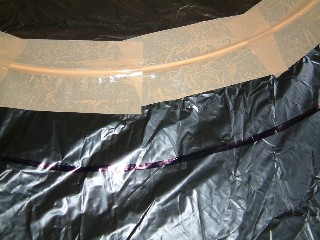

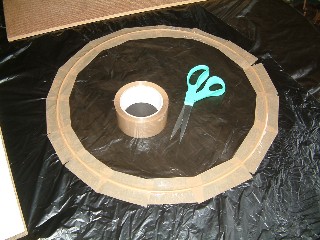

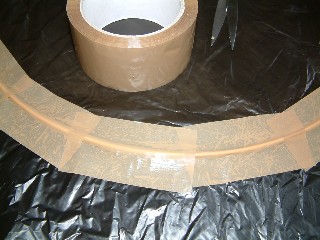

portions de rubans autour du cercle.	portions de rubans autour du cercle.

Bien recouvrir comme sur la vue de droite, ci-dessus.

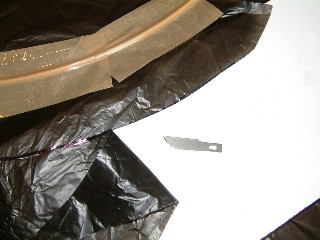

tracé autour du cercle.	découpage au cutter sur planchette.

Tracez au feutre un cercle de diamètre 800 mm concentrique autour du cerclage de diamètre 640 mm. Découpez ensuite au cutter en plaçant une protection en dessous avec une planchette en bois.

vérification de l'ouverture.	fixation de la ficelle de commande.

La soupape fonctionne bien, ne pas l'ouvrir au delà de 300 mm environ, pour ne pas l'endommager. Reste à fixer la ficelle de commande au point diamétralement opposé au manchon d'aluminium, pour y arriver faire un trou sous la baguette de fibre. Fixez solidement avec plusieurs nœuds, et coupez la ficelle à une longueur de 6 mètres environ. La partie opposée de la ficelle sera enroulée sur la poulie. Voir moteur soupape.
